NetBird 是一套基於 WireGuard 的 mesh VPN 方案，透過 ICE 框架自動在節點之間找到可通訊的 IP pair，再建立 WireGuard tunnel。這篇文章從 WireGuard 的加密與握手機制講起，接著說明 ICE 的連線建立流程，最後把兩者串起來，看 NetBird 如何協同完成整個 peer-to-peer 連線。
WireGuard#
首先我們要先從 WireGuard 也就是和核心的加密傳輸方式說起。
WireGuard 是一個基於 UDP 傳輸的 VPN 工具，並擁有一套自己定義的握手與加密機制，以下是他使用的一些密碼學技術。
- ChaCha20-Poly1305 做對稱加密與認證
- Curve25519 做 ECDH 金鑰交換
- BLAKE2s 做 hashing
- SipHash24 做 hashtable key
- HKDF 做 key derivation
封包加密流程#

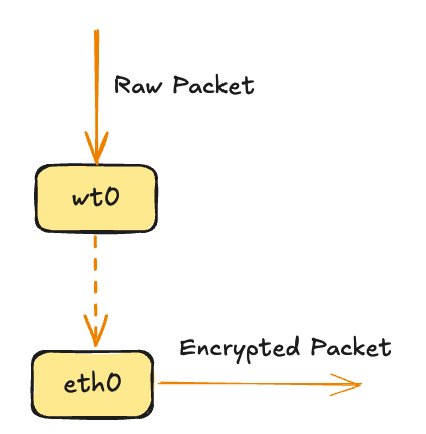

當封包進入 WireGuard 的虛擬介面（如 wt0，NetBird 使用的介面名稱，一般 WireGuard 慣例是 wg0）後，會被加密，再透過實體介面（如 eth0）以 UDP 封包送出。對面的 wireguard 監聽特定 Port (通常是 51820)，收到封包後會先解密，然後把原始封包從虛擬介面送出。
握手與 Key Rotation#

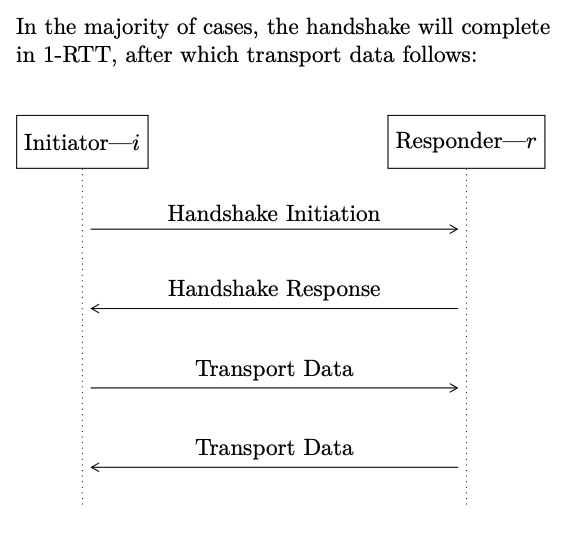

WireGuard 使用 1-RTT 握手來交換對稱加密金鑰，用於後續實際的封包加密傳輸：
握手完成後就可以開始傳輸資料。不過 wireguard 特別的地方是，對稱金鑰不是一直用下去的，單一 key 的有效時間只有 3 分鐘，每發送 2^60 個封包或每 120 秒，WireGuard 會自動重新握手並交換新的 key，然後過渡到新的 key，
幾個值得留意的行為：
wt0收到封包時如果還沒建立 session，會先把封包放進 queue，同時觸發握手- 握手送出後 5 秒沒收到回應就重試，持續嘗試 90 秒仍失敗的話就丟掉 queue 裡的封包
- 只要有人又透過
wt0送封包，就會重新啟動握手流程
- 只要有人又透過
- 沒有設定
PersistentKeepalive的話，沒有封包的時候就完全不會有任何流量
設定檔結構#
一個典型的 WireGuard 設定長這樣：
[Interface]
ListenPort = 51820
PrivateKey = <base64-encoded-private-key>
[Peer]
PublicKey = <base64-encoded-public-key>
AllowedIPs = 100.64.0.1/32, 10.0.20.0/23
Endpoint = 198.51.100.10:51820
PersistentKeepalive = 25
[Peer]
PublicKey = <base64-encoded-public-key>
AllowedIPs = 100.64.0.2/32, 10.0.30.0/23
Endpoint = 203.0.113.20:51820
PersistentKeepalive = 25
各欄位的用途：
| 欄位 | 說明 |
|---|---|
ListenPort | 本地監聽 WireGuard 封包的 port |
PrivateKey | 這台機器唯一的靜態私鑰 |
PublicKey | 對方的公鑰，用來識別 peer |
AllowedIPs | 哪些目的 IP 的封包要送往這個 peer，同時也限制對方能送過來的來源 IP |
Endpoint | 對方的外部 IP 和 port，讓加密封包知道要送去哪裡 |
PersistentKeepalive | 每隔幾秒發送一個 keepalive 封包 |
Endpoint允許其中一邊不填。這時候只能等對方先送第一個封包過來，再用對方封包的 source IP 作為 endpoint，通常用於 server client 架構的模式，這樣只需要 client 設定 server 的 IP，client 可以在任何地方使用任意 IP 連線。
這邊就有個問題，WireGuard 的設定是靜態的，我們需要事先知道所有機器的 public key、endpoint IP 和 AllowedIPs，生成每台機器的設定，在節點數量多、IP 會變動的環境下，手動維護這些設定基本上是不可能的。
這就是 NetBird, Tailscale 這些方案要解決的問題之一，如何讓設備間自動交換 public key 等資訊以及 IP 設定，但在談 NetBird 之前，我們先來看它用到的另一個關鍵技術：ICE。
ICE (Interactive Connectivity Establishment)#
ICE 是一個用來「穿透防火牆」的框架，讓位於 NAT 後方的設備也能彼此建立連線。它的核心思路很單純：找到一組雙方都能互通的 IP pair，然後用這對 IP 通訊。
在複雜的網路場景中，ICE 會搭配 STUN 和 TURN 等通訊協定實現 NAT 穿透或著 relay 的方式來通訊。
NAT 不是本文的重點，所以 NAT 穿透的部分不會花太多時間介紹，假設所有機器都有 Public IP，重點會放在連線建立的流程上。
連線流程#
ICE 的連線建立分成三步：
第一步：蒐集候選位址 (Gathering Candidates)
Candidate 是一個可用的本機 IP。不考慮 NAT 的情況下，就是這台機器上所有介面綁定的 IP。
第二步：交換候選位址 (Exchange Candidates)
雙方透過 Signaling Server 交換彼此蒐集到的 candidate 清單。
第三步：連通性檢查 (Connectivity Checks)
把兩邊的 candidate 清單做排列組合，產生所有可能的 candidate pair，然後逐一嘗試發送封包，檢測哪一組 IP pair 可以通訊。
範例#
假設有兩台 server：
- server1 的 IP：
10.4.1.11、8.8.8.8 - server2 的 IP：
10.5.2.64、1.1.1.1
排列組合後產生四組 candidate pair：
| Local | Remote |
|---|---|
10.4.1.11 | 10.5.2.64 |
10.4.1.11 | 1.1.1.1 |
8.8.8.8 | 10.5.2.64 |
8.8.8.8 | 1.1.1.1 |
逐一測試後發現 8.8.8.8 <-> 1.1.1.1 這組可以通，後續通訊就走這對 IP pair。
Keep-alive 與 ICE Restart#
連線建立後，ICE 會持續發送 keep-alive 封包來維持 NAT mapping 並檢測線路是否正常。一旦發現線路失效，就會重新執行整個 ICE 連線建立流程。
NetBird 架構與工作原理#
有了 WireGuard 和 ICE 的基礎，我們可以來看 NetBird 怎麼把它們串起來。

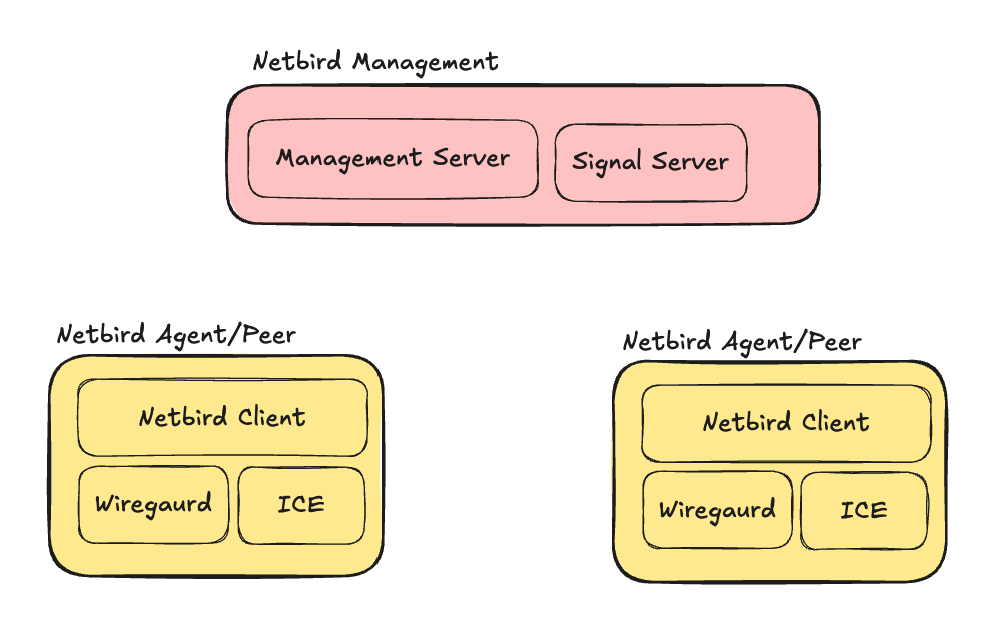

NetBird 的架構可以分成兩大塊：
- NetBird Management：由 Management Server 和 Signal Server 組成等微服務組成。
- NetBird Agent/Peer：跑在每台節點上的一個 single binary，內部可以看成 NetBird Client、WireGuard (如果使用 userspace mode, kernel mode 這塊就被 kernel 的 wireguard 模組取代) 和 ICE 三個模組

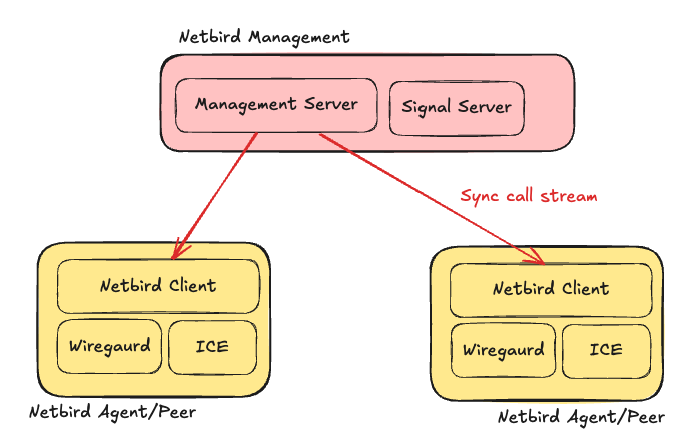

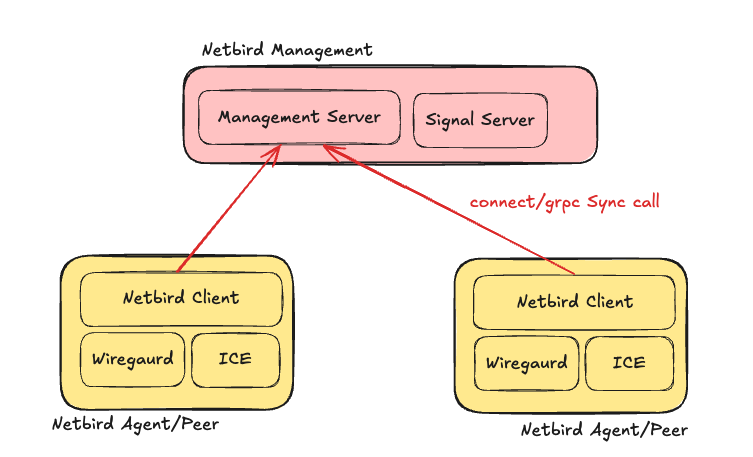

步驟一：Sync Call — 取得 Peer 清單#
NetBird client 啟動後，會連上 Management Server 呼叫 Sync call。這是一個 gRPC stream——Management Server 透過這個 stream 提供這個 agent 可以建立連線的 peer 清單 (包含 Public IP 等基本資料但不包含 IP)，當清單有更新時也會即時推送。

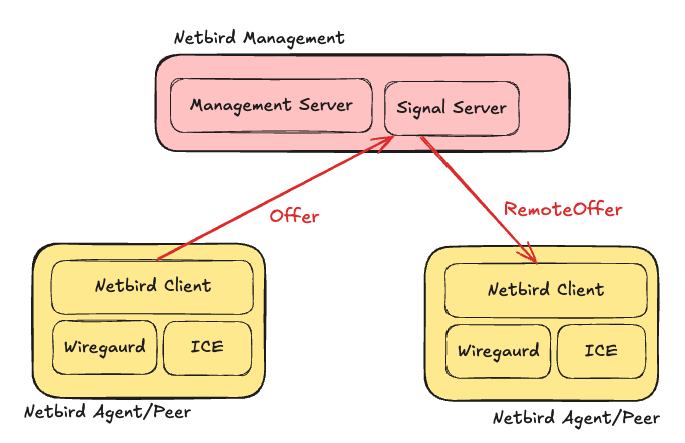

步驟二：Signal Offer — 發起連線請求#
除了連接到 Management Server，client 也都會連接到 singal server。當一個 client 決定要和某個 peer 建立連線時，會透過 Signal Server 發送 Offer。如果目標的 client 也在線上，Signal Server 就可以把這個 Offer 轉發給對方的 client。

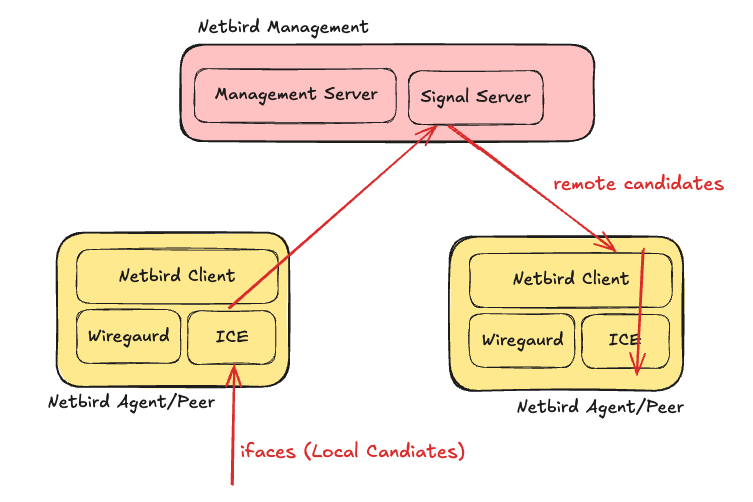

步驟三：ICE Candidate 交換#
雙方的 NetBird client 啟動 ICE 模組 (建立一個新的 ICE instance)。ICE 透過 netlink 取得本機的網路介面清單（即 local candidates），再透過 Signal Server 把 candidate 清單送給對方。

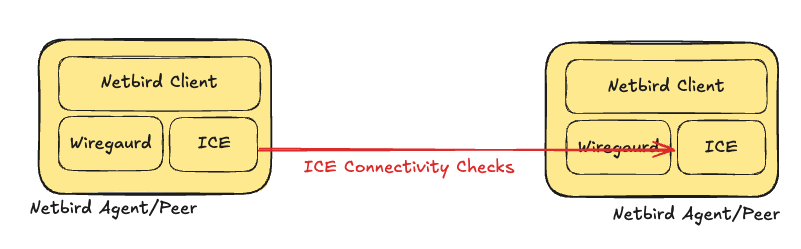

步驟四：ICE Connectivity Checks#
就緒後，雙方的 ICE 模組開始對所有 candidate pair 執行 connectivity check。
在這裡會有兩個狀態機，一個是整個 ICE 的執行狀態 (ConnectionState)，一個是每個 condidate pair 的狀態 (CondidatePairState)。

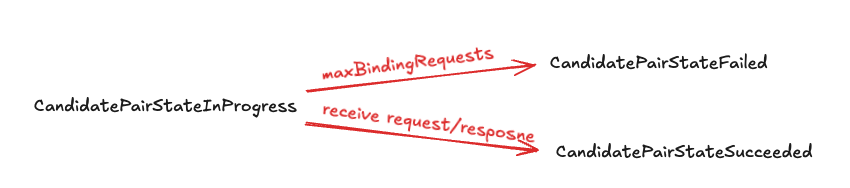

Candidate Pair 的狀態機#
每個 candidate pair 的檢查邏輯：
- 發送不超過
maxBindingRequests個 request 封包 - 如果收到 response，標記為 succeeded
- 一但發送完 maxBindingRequests 沒有收到，這組 pair 就會標記為 failed

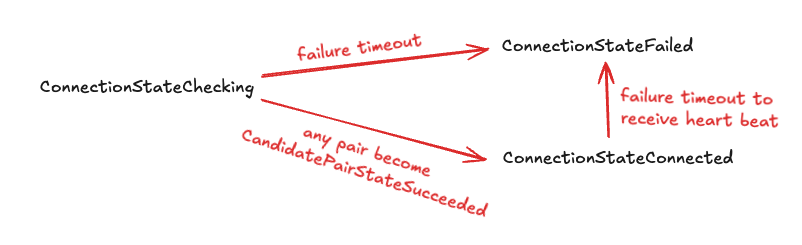

ICE Connection 的狀態機#
從整個 ICE 模組的角度來看，首先會進入 Checking 狀態，接著當：
- 任何一個 pair 進入 succeeded → ICE 進入 ConnectionStateConnected
- 所有 pair 在 failure timeout 內都沒成功 → ICE 進入 ConnectionStateFailed
- 連線建立後，如果超過 failure timeout 沒收到 heartbeat → 也會進入 ConnectionStateFailed
步驟五：WireGuard Peer 設定寫入#
ICE 模組會把狀態變化通知 NetBird client，client 據此操作 WireGuard：
- ICE 進入 Connected：取得成功的 candidate pair IP，把對方寫入 WireGuard 的 peer 設定，tunnel 建立完成
- ICE 進入 Failed：移除該 peer 的 WireGuard 設定，重置 ICE 模組，再透過 Signal Server 重新嘗試建立連線
這就是 NetBird 的核心功能——把原本需要手動維護的 WireGuard peer 設定，變成透過 Management Server + Signal Server + ICE 自動完成。
